Meaisín Deiridh Bosca Uathoibríoch Pro

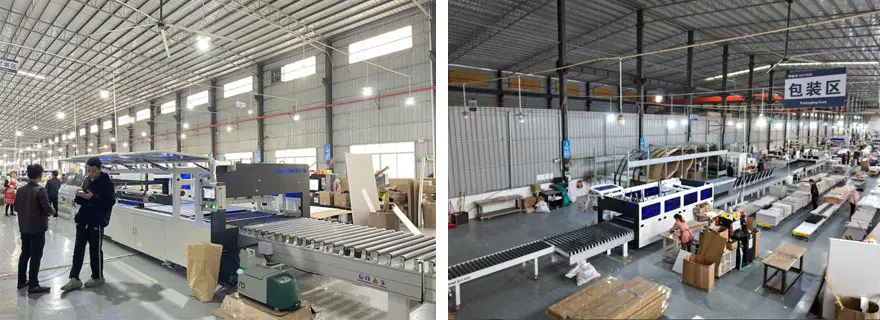

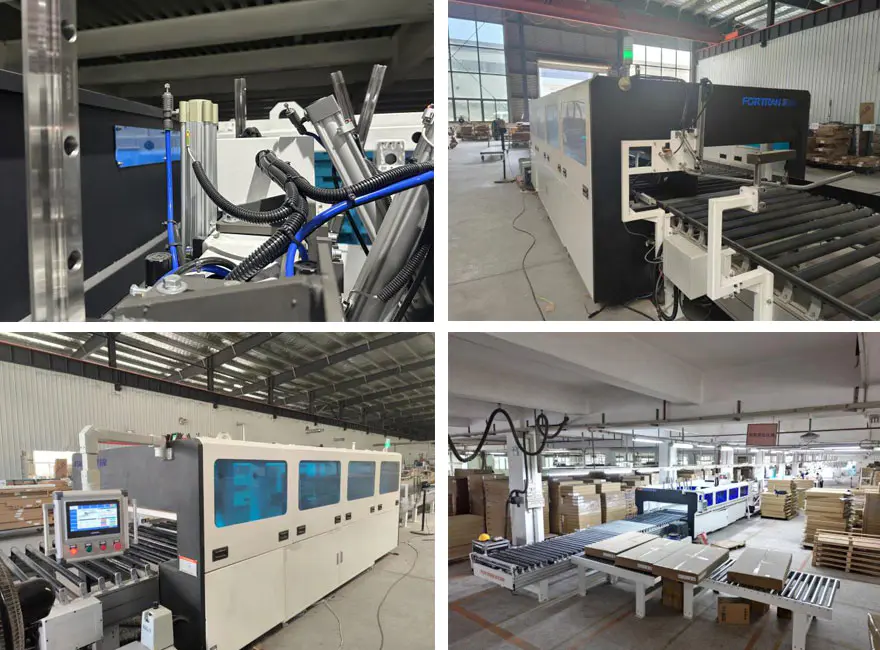

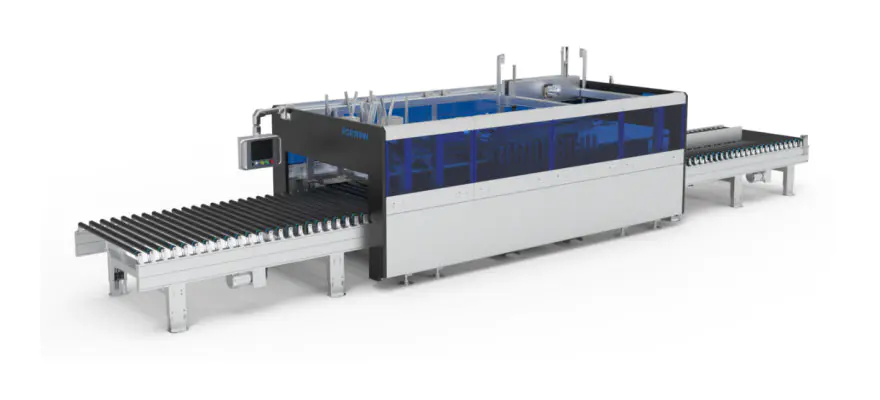

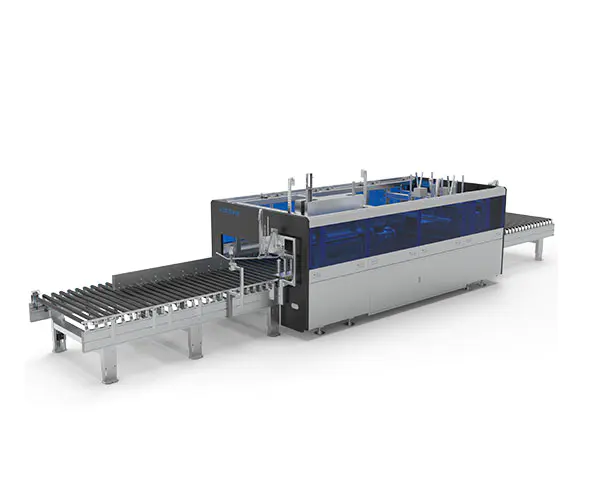

Íomhá Meaisín

Sonraíochtaí meaisín

Toisí L*W*H(mm)	Féinmheáchan meaisín (kg)	Soláthar cumhachta （kW）	Ualach á iompar （kg）	Airde oibre （mm）
10200*2200*2260	Timpeall 3200kg	9	50	800±50

Paraiméadair Próiseála

Fad Próiseála Carton （mm）	Leithead Próiseála Carton （mm）	Airde Próiseála Carton （mm）	Éifeachtúlacht Séalaithe (timthriallta / nóim)	Tiús an Pháipéir Roctha (mm)
300-2900	200-1200	(Tiús an Phainéil Adhmaid 18) 20-280	4-8	2.5-6

Comhpháirteanna 1.Core: meaisín gliú leá te tapa-thriomú Eva; mótair servo; laghdaitheoir pláinéadach; aimsitheoir raon léasair; crios sioncrónach; imthacaí bloc pillow; mótair minicíochta athraitheach; laghdaitheoir fearas worm;
2. Úsáideann na rollóirí iompair sleeves rubair PVC allmhairithe, atá solúbtha agus buan;
3.Tá meicníocht líneach an sealer cás á threorú ag treoracha líneacha cruinneas, ag cinntiú ard-iontaofacht agus marthanacht;
4.Tá an chumhacht do na teanntáin agus gunnaí gliú ar fáil ag mótair servo ard-cruinneas, atá éasca a rialú agus a fheabhsú cruinneas an trealaimh;
5.Is féidir an meaisín a úsáid mar aonad standalone nó a chomhtháthú le líne pacáistiú baile saincheaptha, ag tairiscint roghanna úsáide versatile agus solúbtha.

1.Usage
A. Úsáidtear an Meaisín Deiridh Bosca Uathoibríoch Pro seo chun boscaí pacáistithe troscáin ard-deireadh a shéaladh.
B. Úsáidtear an trealamh seo chun cartáin de mhúnlaí M/A-0410 agus M/A-0419 a shéalú.
C. Déantar bun an cartáin a ghreamú ar dtús, ansin na míreanna atá le pacáistiú agus na hábhair stuála a chur taobh istigh, agus ina dhiaidh sin ina saothraítear rónta meaisín.

2. Prionsabal Oibre Ginearálta

Tá an trealamh iomlán roinnte ina chúig chuid: an chuid meaisín tomhais, an chuid meaisín maolánach beathaithe, an t-alt sealer tolláin, an t-alt meaisín aistrithe, agus an t-alt sealer pusher.

A. Le linn na hoibríochta, téann na cartáin pacáistithe, agus na míreanna líonta taobh istigh, isteach ón gcuid meaisín tomhais ar feadh an imeall tagartha. Déanann an braiteoir leithead ag an mbealach isteach leithead an cartáin a thomhas go garbh. Nuair a shroicheann an cartán deireadh an ailt meaisín tomhais, stoptar é le feiste baffle. Ansin déanann an gléas clamp gníomhach leithead an cartáin a thomhas go cruinn, agus déanann an gléas pláta ardbhrú airde an cartáin a thomhas go cruinn. Tar éis sin, bogann an cartán ón gcuid meaisín tomhais tríd an gcuid meaisín maolánach beathaithe go dtí an bealach isteach go dtí an t-alt sealer tolláin.

B. Nuair a théann an cartán isteach sa chuid séalaithe tolláin, feidhmíonn an gunna gliú ag an mbealach isteach greamachán leá te ar feadh fad an cartáin. Ansin téann sé tríd an gcainéal ina saothraítear rónta, atá comhdhéanta de thionól slat fillte, meicníocht bhrúite, meicníocht crios taobh, agus meicníocht crios frith-mheáchan - ag críochnú séalaithe an taobh fhada.

C. Bogann an cartán, lena thaobh fada séalaithe, isteach sa chuid meaisín aistrithe agus stoptar é ag an bhfeiste sciath tosaigh ag bealach isteach an t-alt sealer pusher. Ansin déantar an chéad thaobh gearr a ghreamú agus a shéaladh ag an bhfeiste spraeála, gléas pláta brú tosaigh, agus gléas pláta séalaithe tosaigh. Tar éis an chéad taobh gearr a bheith séalaithe, téann an cartán isteach sa chuid sealer pusher agus bogann sé ar ais, áit a stopann an gléas sciath cúil é. Déantar an dara taobh gearr a ghreamú agus a shéaladh ansin ag an bhfeiste spraeála, gléas pláta brú cúil, agus gléas pláta séalaithe cúil. Ag an bpointe seo, tá an próiseas ina saothraítear rónta ar fad an cartáin críochnaithe, agus rolladh amach as an alt sealer pusher.

D.Is féidir leis an modh séalaithe cartán seo, a aithníonn leithead an bhosca, cartáin de mhéideanna éagsúla a shéaladh go héifeachtach le linn an phróisis bheathú gan gá le toisí na mbosca a ionchur.

E.For bhaisc ina saothraítear rónta cartáin leis na toisí céanna, is féidir leis an trealamh a aistriú go dtí mód bhaisc. Tar éis leithead an chéad cartáin a thomhas agus an luach seo a chur i bhfeidhm ar an tsraith iomlán, déanann an t-alt sealer tolláin méid an chainéil a choigeartú agus é a choinneáil gan athrú, rud a fheabhsóidh an éifeachtacht séalaithe. Is féidir leis an ráta uasta suas le 8 bpacáiste in aghaidh an nóiméid a bhaint amach.

Struchtúr feidhmiúil

Níl.	Mír	Gné
1	Fothaire alt tosaigh	Feidhm bheathú na bpacáistí a bhaint amach, ag seachadadh pacáistí go tapa, go cruinn agus go héifeachtach chuig na poist ainmnithe. Tá an príomh-bhíoma déanta as cruach carbóin agus brataithe le plaisteach. Chun a chinntiú go bhfuil na pacáistí ailínithe go cruinn, úsáidtear meicníocht seasta treorach agus ailínithe chun na pacáistí a threorú sa suíomh
2	Gléas tomhais airde	Úsáidtear bloic brú alúmanaim chun airde na bpacáistí a thomhas trí braiteoirí scála leictreonacha agus sorcóirí aeroibrithe, agus tarchuirtear na sonraí ar ais ansin
3	Clúdach	Feabhas a chur ar achomharc aeistéitiúil an trealaimh agus ag an am céanna méid áirithe cosanta a sholáthar, tá an struchtúr iomlán déanta go príomha de phlátaí cruach carbóin lúbtha atá brataithe le plaisteach. Déantar é a fheabhsú tuilleadh le próifílí alúmanam speisialaithe agus painéil aicrileach gorm ríoga.
4	Raca	Tá fráma an mheaisín déanta ag feadáin dronuilleogacha agus plátaí cruach a tháthú, agus ina dhiaidh sin meaisínithe beachtas. Cinntíonn sé seo cruinneas ard cóimeála agus cruinneas oibríochta, ag ráthú shaol seirbhíse fada agus cobhsaíocht mhaith an trealaimh
5	Gléas glan	Coimeádann sé síos clúdach barr an cartáin go héifeachtach, ag ullmhú don phróiseas ina saothraítear rónta ina dhiaidh sin.
6	Tosaigh agus Sciatháin chúl	Baintear amach suíomh pacáiste. Soláthraíonn imthacaí líneacha, i gcomhar le seaftaí chrome-plated, treoir líneach. Déantar sorcóirí aeroibrithe ilchéime a rialú ar leithligh agus, i gcomhcheangal leis an gcóras gluing, déantar coigeartú airde dhá chéim a bhaint amach. Cinntíonn sé seo cáilíocht an phróisis gluing araon agus coinníonn sé an pacáiste go héifeachtach i riocht sonrach le haghaidh suíomh cruinn.
7	Gléas tomhais leithead	Fostaíonn an córas cumhachta cothrománach mótair ardchruinneas i gcomhar le laghdaitheoirí chun cobhsaíocht an chórais tarchurtha a chinntiú. Tá sé freagrach go príomha as flapaí barr an cartáin a fhilleadh chun an gníomh séalaithe a chomhlánú. Úsáideann an mheicníocht treoracha líneacha chun tairiscint líneach a dhírigh, le cumhacht a sholáthraíonn sorcóirí aeroibrithe agus comhlaí rialaithe luas iolracha a rialaíonn an ciorcad aeir chun oibriú tapa agus cobhsaí a bhaint amach.
8	Páirteanna meicniúla pláta brú sorcóir dúbailte	Tá sé freagrach go príomha as flapaí barr an cartáin a fhilleadh chun an gníomh séalaithe a chomhlánú. Úsáideann an mheicníocht treoracha líneacha chun tairiscint líneach a dhíriú, faoi thiomáint ag sorcóirí aeroibrithe agus á rialú ag comhlaí rialaithe illuais sa chiorcad aeir chun oibriú tapa agus cobhsaí a bhaint amach.
9	Meicníocht fhaireog	Tá sé freagrach go príomha as clúdach barr an cartáin a dhaingniú chun an pacáiste a chosc ó bhogadh. Úsáideann an mheicníocht treoracha líneacha chun tairiscint líneach a dhíriú, agus soláthraíonn dearadh eccentric an sorcóra aeroibrithe cobhsú níos fearr ar an bpacáiste.
10	Spraeáil ghreamaitheach chiumhais ghearr córas	Tá an t-iarnród treorach freagrach as an meicníocht iomlán a threorú ar ais agus amach. Soláthraíonn mótar servo ard-chruinneas foinse cumhachta cobhsaí, agus cinntíonn úsáid branda baile aitheanta laghdaitheora phláinéidigh tuilleadh aschur cumhachta iontaofa fadtéarmach. Tá an treoir líneach suiteáilte i riocht inbhéartaithe chun é a chosc ó bheith spraeáilte le gliú, ag cinntiú treoir glan agus cobhsaí.
11	Meaisín urscaoileadh cúil	Chun feidhm an urscaoilte pacáiste a bhaint amach, úsáidtear córas cumhachta dé-chéim chun an pacáiste a sheachadadh go tapa, go cruinn agus go héifeachtach. Tá an príomh-bhíoma déanta as cruach carbóin agus brataithe le plaisteach.
12	Córas meaisín gliú	Is féidir le meaisín gliú leá te mear-thriomú Eva spraeáil gliú leanúnach agus eatramhach a bhaint amach. Tá sé ag feidhmiú go hiomlán, éasca a chur ar bun, agus áisiúil a oibriú.
13	Meicníocht brú síos	Tiomáineann an mótar servo an laghdaitheoir chun an t-ardaitheoir a rothlú, ag baint amach suíomh beacht ingearach. Úsáidtear sorcóirí aeroibrithe chun an meáchan a laghdú agus an pacáiste a dhlúthú, ag cinntiú gluaiseacht ar aghaidh cobhsaí agus réidh.
14	Grúpa brú cliathánach	Gluaiseann na sorcóirí aeroibrithe agus na treoracha líneacha isteach agus amach chun an cairtchlár a shuíomh agus a bhrú. Coscann an t-ábhar Teflon gliú ó ghreamú, ag cinntiú comhbhrú níos fearr ar an gcairtchlár.
15	Tionól Tacaíochta Taobh	Tiomáineann an mótar servo an laghdaitheoir chun na giaranna a rothlú, le treoracha líneacha a sholáthraíonn an tarchur, ag baint amach suíomh beacht taobh. Úsáideann an t-alt ailíniú taobh rollóirí Teflon chun luas comhsheasmhach a chinntiú.
16	Cuid Séalaithe Meán-alt	Úsáideann an tarchur sorcóir lár-alt córas cumhachta dé-chéim, a fheabhsaíonn éifeachtacht bheathú pacáiste agus a laghdaíonn fad na suíomhanna feithimh.

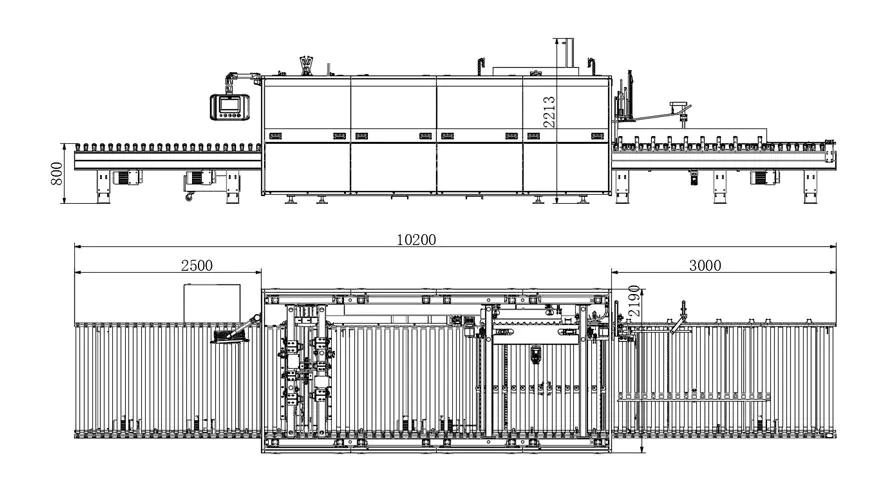

Líníochtaí Trí-Amharc

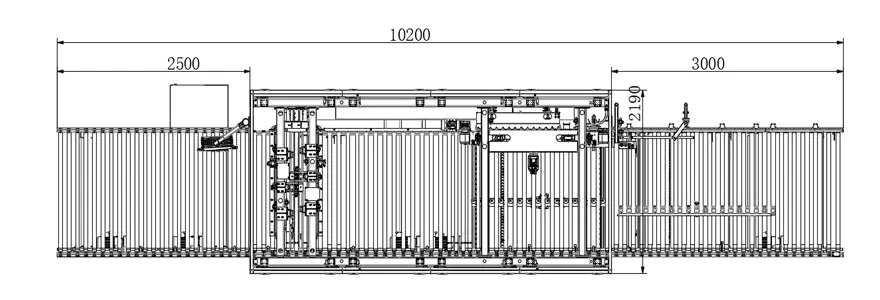

Léaráid Scéimreach de Mhód Próisis Táirgthe

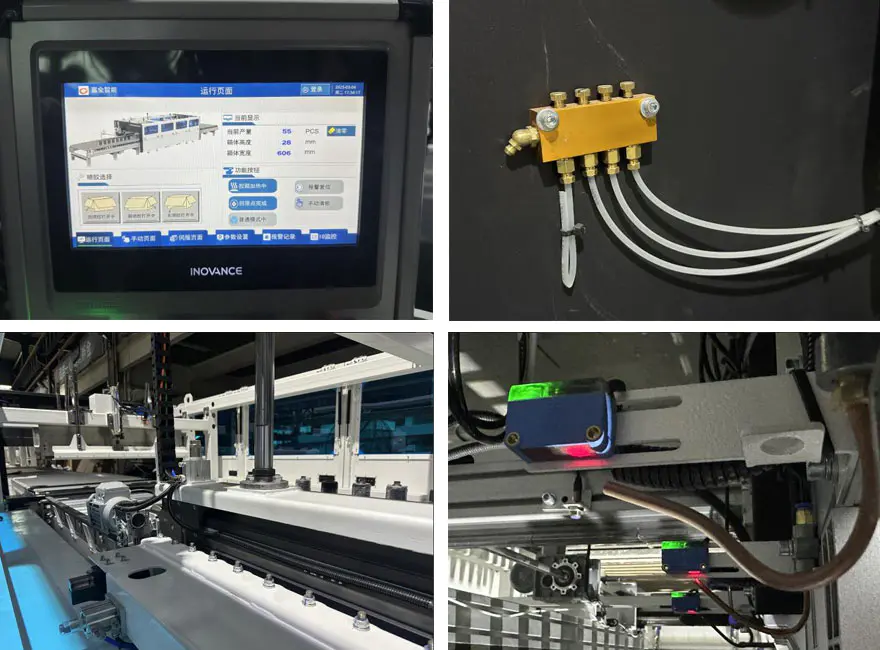

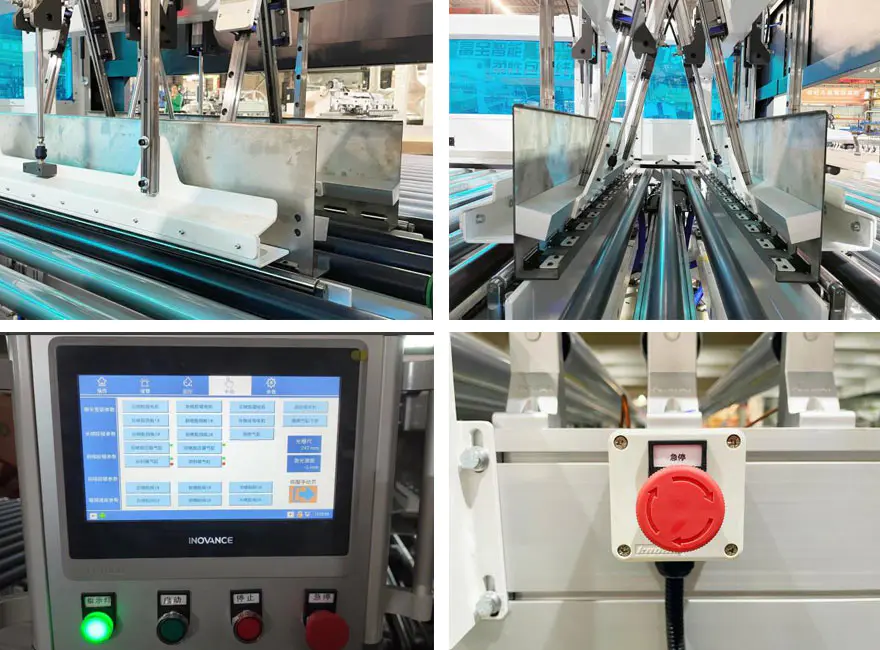

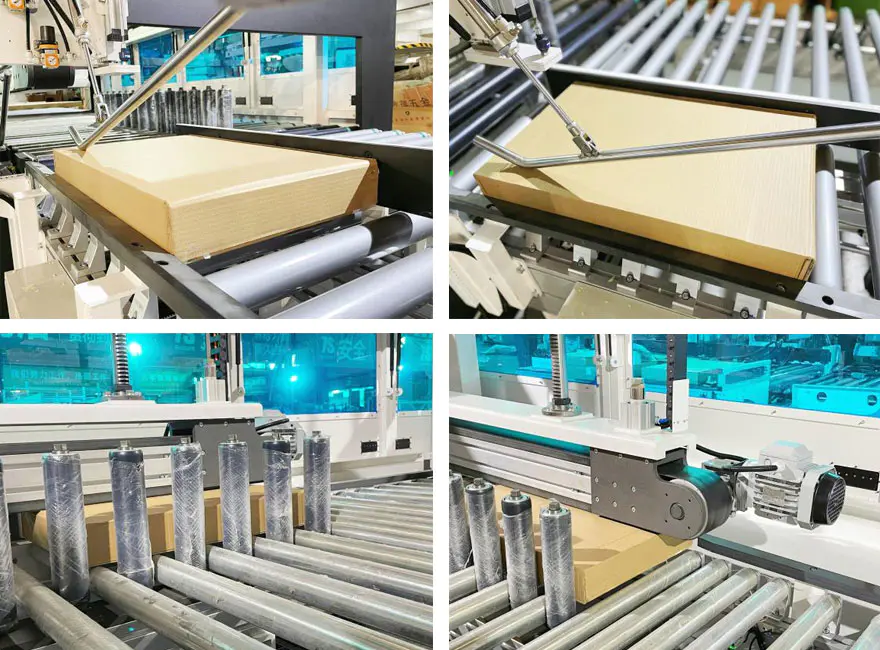

íomhánna mionsonraithe

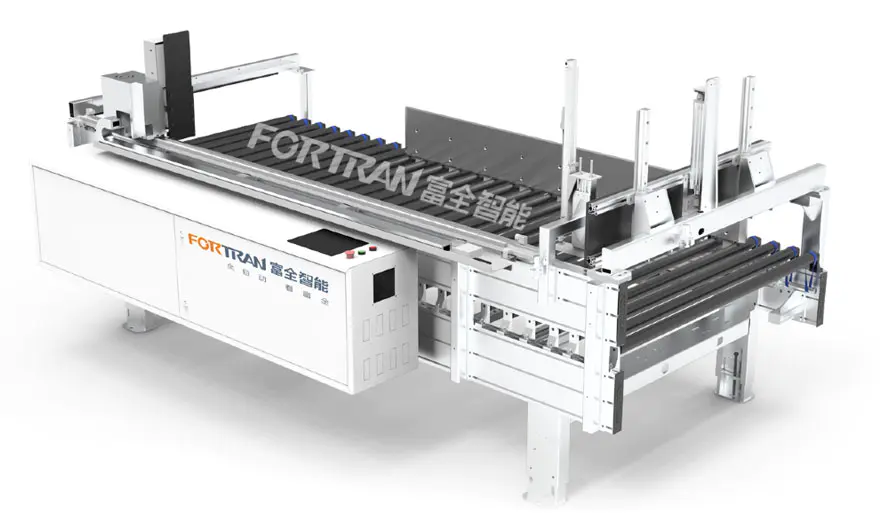

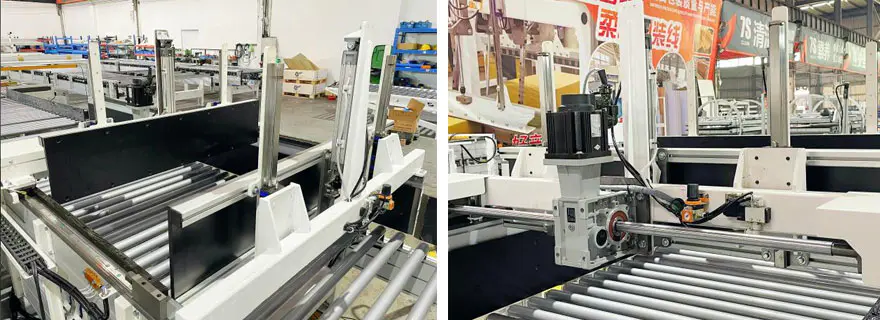

Stáisiún tomhais

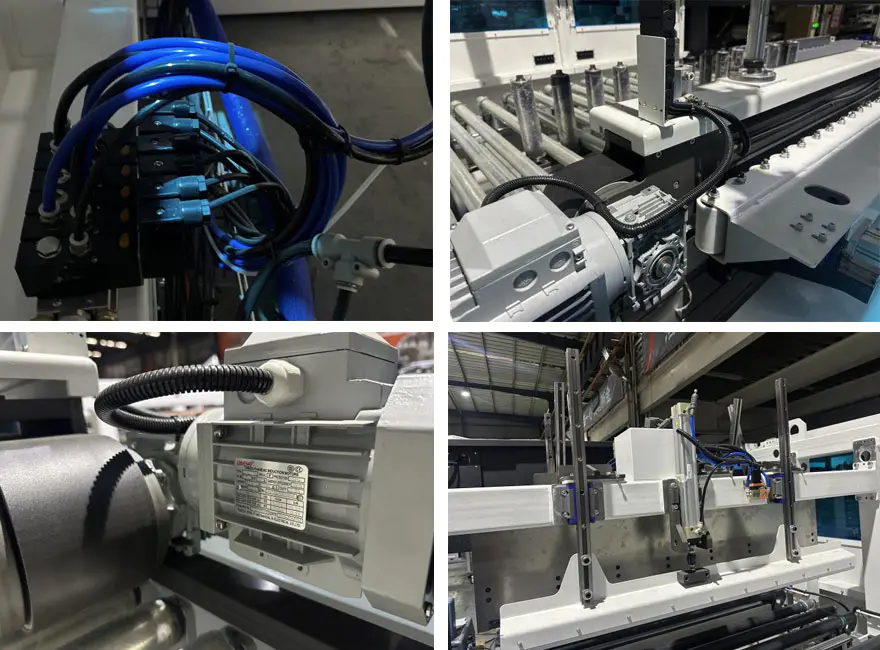

íomhánna mionsonraithe

Liosta Páirteanna Inchaite agus Earraí Inchaite

Liosta Páirteanna 1.Wearable

Níl.	Mír	Sonraíochtaí	Moladh Q’ty	U8 uimhir
1	sorcóir PTEE	BZ-LFXJ-01-03-01-01	2
2	M16 graí dúbailte	BZ-FXJ-G-015	2
3	Roth brú Teflon		4
4	Ag brú crios (cineál déthreoracha)	95-L3990 （Tiús3）	1
5	Crios ailínithe taoibh (cineál treorach triple)	195-L3742 （Tiús3）	1
6	Crios leaisteacha stiall	392*20*1.5	15
7	Comhla laghdaithe brú	GR20008F1	1
8	Comhla throttle inlet	PSL8-02A	1
9	Comhpháirteach ar snámh	F-M16X125F	4
10	Sorcóir	SAI 50X350S	1
11	Sorcóir	SAI50x300S	1
12	Sleamhnán	HGW30CC	1
13	Lúibín gléasta imthacaí líneach	BILlBW20	1
14	Crios sioncrónach spliced ​​cruach-lárnach	S8M-3984-25(Oscail)	1
15	Sleamhnán	HGH25CA	1
16	Crios sioncrónach gan uaim cruach-lárnach	30-S8M-800	1
17	Crios sioncrónach gan uaim cruach-lárnach	30-S8M-872	1
18	Lasc maighnéadach	HX-31R-2M	2
19	Comhla solenoid	4V210-08B	3
20	ionsúire turrainge rubair	SE-15 (Gorm)	3
21	Sealaíochta breiseán	RXM4LB2BD	1
22	Bonn sealaíochta	RXZE1M4C	1
23	Athsheoladh	RXT-F01	3
24	Lasc cóngarachta	IME08-02BPOZT0S	1

Liosta 2.Consumables

Níl.	Mír	Sonraíochtaí	Moladh Q’ty	U8 uimhir
1	Mogalra scagaire príomh-aonad	133272	1
2	Gasket scornach	127028	6
3	Mogalra scagaire gunna spraeála	126150	3
4	Modúl nozzle AX	167400	6
5	Comhla solenoid 24V	150236	6
6	Gasket nozzle	100368	12
7	Gasket seoltán cruach	107332	6
8	Buinne dronuillinn 0.5MM	130897	4
9	Snáthaide	500661	1
10	Trealamh deisithe caidéil loine	112757	1
11	AX trealamh deisithe nozzle	167414	6
12	Trealamh comhla cúlsreafa	163008	1
