Meaisín Gearradh Páipéar Ardluais Uathoibríoch

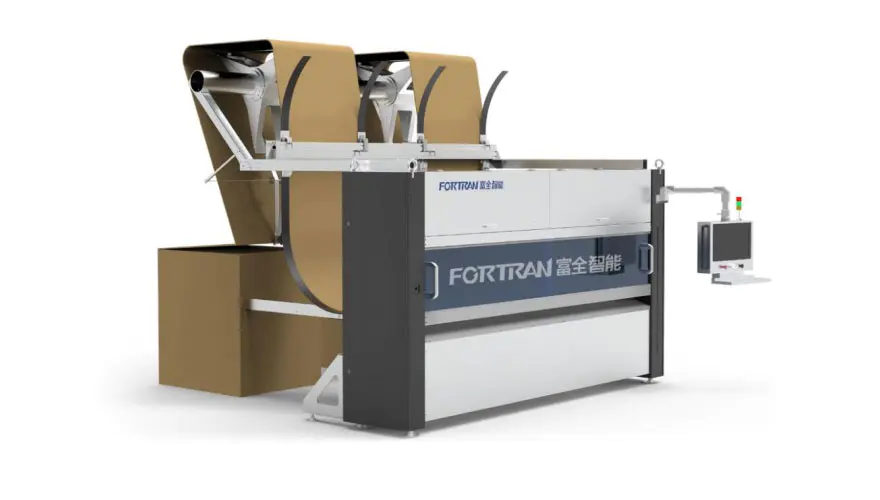

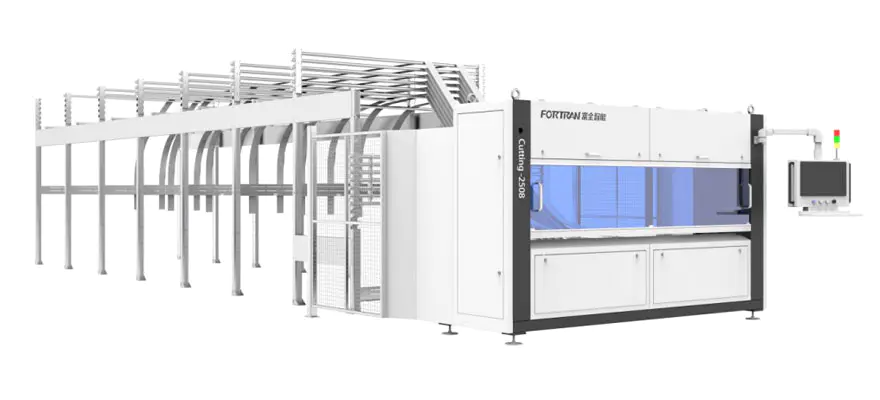

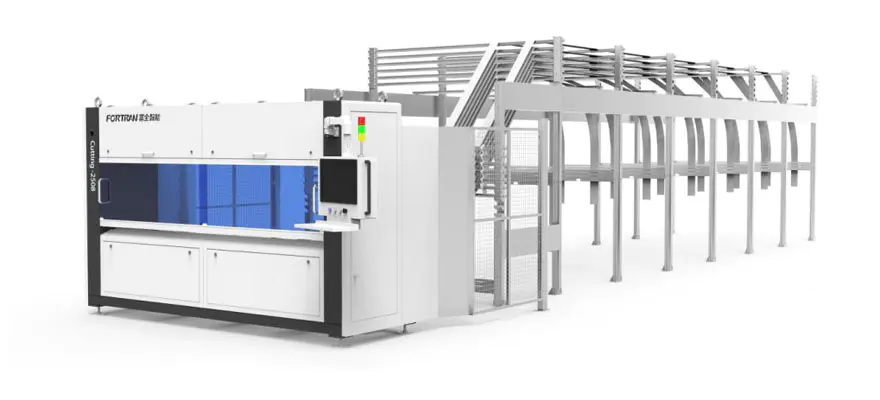

Íomhá Meaisín

Sonraíochtaí meaisín

Toisí L*W*H(mm)	Sonraíochtaí Bunúsacha	Soláthar cumhachta (kW)	Luas Gearrtha (M/nim)	Airde oibre (mm)
14750*4040*3000	11 sceana ingearacha+1 chothrománacha, rialú lánseirbheála, le 6 irisleabhar	5.8	0-120	850

Paraiméadair Próiseála

Min. Fad Gearrtha L (mm)	uas. Leithead Gearrtha W (mm)	Tiús Gearradh do Pháipéar roctha H (mm)	Beachtas Spásáil na Lann Fadaimseartha (mm)	Éifeachtúlacht (PCS/nóiméad)
300	2550	2-7	±1.5	0-12

Cur Síos Ginearálta ar Fheidhmeanna

Úsáidtear an Meaisín Gearradh Páipéir Ardluais Uathoibríoch le haghaidh próiseáil leanúnach ar fhad seasta de pháipéar rocach agus bileoga aonair chun cartáin fillte a tháirgeadh. Feidhmíonn an meaisín creasing sa dá treoracha trasnacha agus fadaimseartha, gearradh eatramhach, agus próiseáil gearrtha ar an bpáipéar rocach. Ceadaíonn gearradh ar fhad seasta do olltáirgeadh agus saincheaptha araon Is féidir an meaisín a tháirgeadh mar aonad neamhspleách nó mar chuid tosaigh de líne pacáistithe.

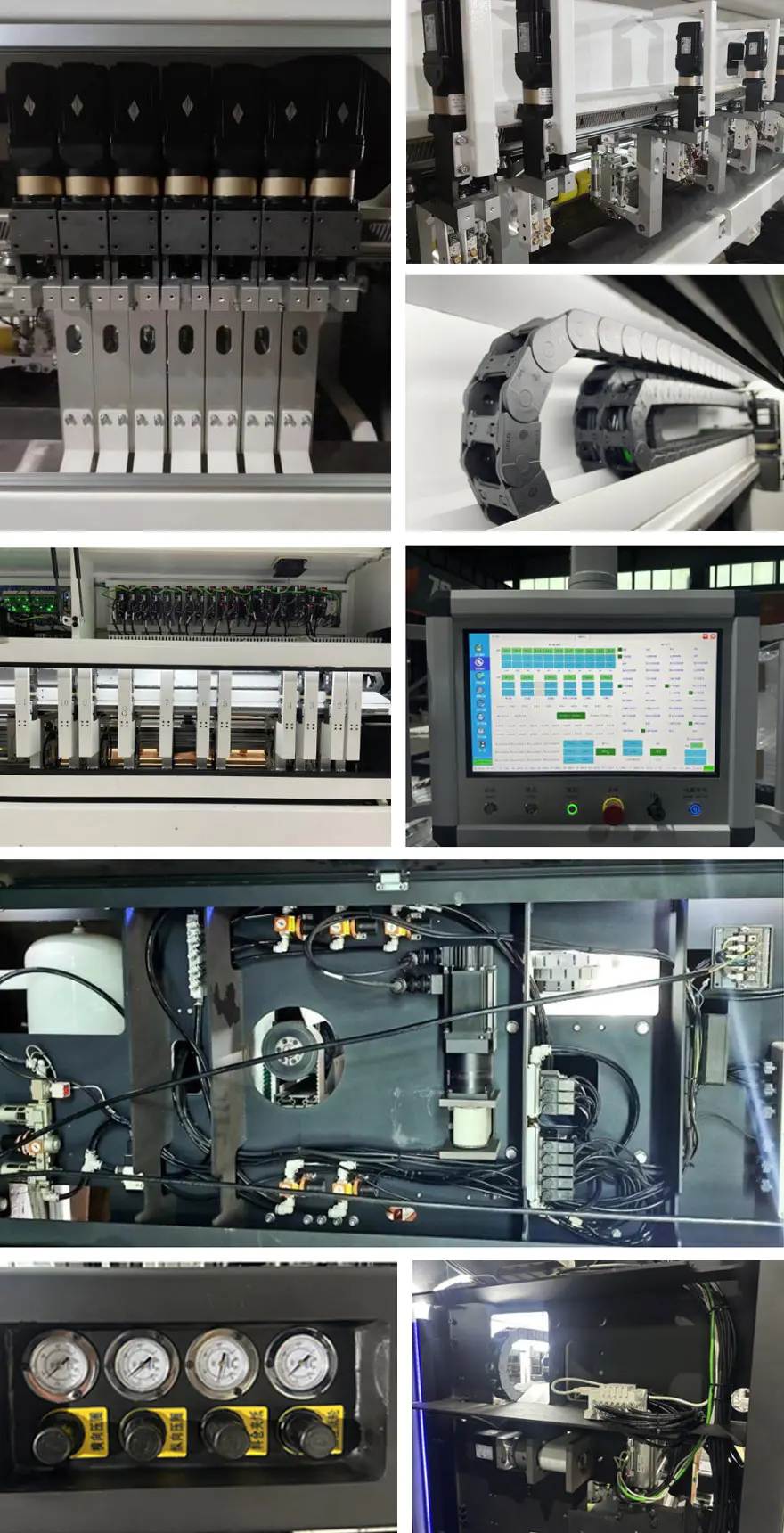

Níl.	Mír	Gnéithe
1	Raca Stórála Páipéir	Tá an raca stórála páipéir déanta as plátaí cruach aigéad-nite agus próiseáilte ag lúbadh. Tá struchtúr simplí, tógáil iontaofa aige, agus déantar é a chóireáil le fuar galbhánú, rud a fhágann go bhfuil cuma tarraingteach agus friotaíocht meirge den scoth. Áirítear leis an gcumraíocht chaighdeánach 6 urrann stórála páipéir, is féidir a bheith a choigeartú de réir riachtanais éagsúla na gcustaiméirí, ag tairiscint solúbthachta ard agus láidir inoiriúnaitheacht.
2	Struchtúr Fráma	Déantar an fráma a mhonarú trí mheaisínithe cruinneas tar éis cruach dronuilleogach a tháthú feadáin agus plátaí cruach. Cinntíonn sé cruinneas ard cóimeála agus cruinneas oibríochta, ag ráthú saol seirbhíse fada agus cobhsaíocht den scoth an trealaimh.

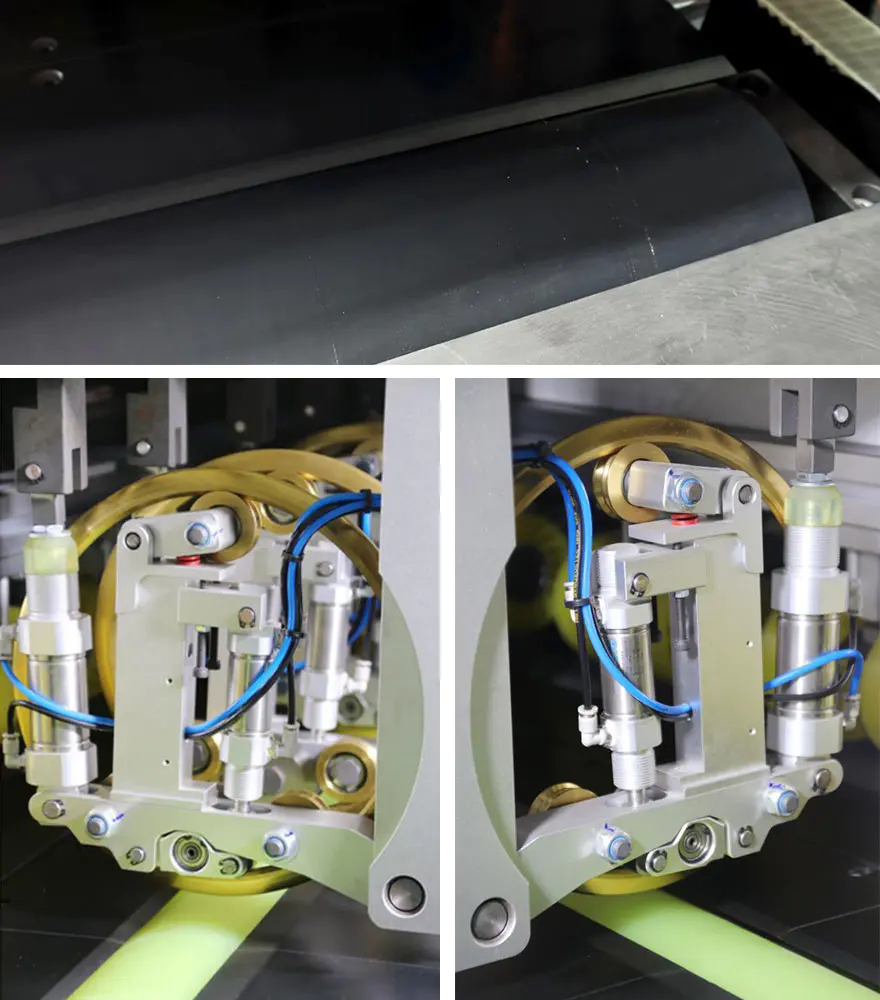

3	Meicníocht Tiomána	Tá an sorcóir brú beathaithe déanta as ábhar PU, a bhfuil dromchla geal agus tarraingteach aige le cuimilte ard. Cuireann sé seo go héifeachtach le hiontaofacht iompar cairtchláir. Idir an dá linn, allmhairítear an druma tarraingthe ón nGearmáin agus tá sé an-mharthanach.
4	Struchtúr Trasghearrtha	Soláthraítear an chumhacht ag mótair servo ard-chruinneas in éineacht le laghdaitheoir agus meicníocht roth sioncrónach, a ghnóthaíonn hig
5	Aonad Gearrtha Fadaimseartha	Tá an mheicníocht seo comhdhéanta go príomha de 7 sraith de shealbhóirí scian. Cumraíocht scian de Ceadaíonn 7+1 do ghearradh uilíoch de chineálacha boscaí 410 agus 411. Tá sé deartha chun freastal ar an éilimh oibríochta ardéifeachtúlachta agus marthanacht á áirithiú;

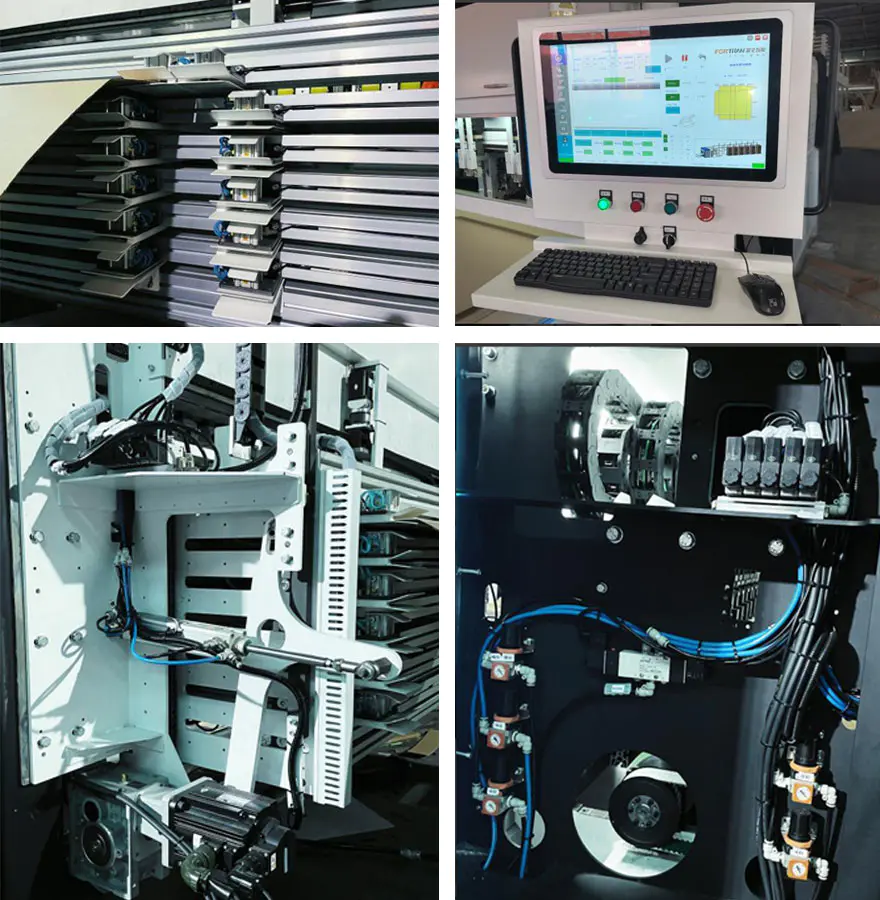

6	Gléas Stórála inchoigeartaithe	An dá cheann an motherboard ag meaisínithe CNC go a chinntiú go bhfuil na taobhanna comhthreomhara, úsáid ard-neart slabhra suas agus síos chun sábháilteacht agus iontaofacht a chinntiú ní scipeann fiacla, d'fhonn an cruinneas a fheabhsú agus éifeachtacht na hoibríochta, úsáidimid ard-cruinneas laghdaitheoir fearas bevel atá feistithe le cruinneas ard mótair seirbhíse; D'fhonn an ráta úsáide a fheabhsú de pháipéar, leagamar an institiúid seo mar 6 leabharlann páipéir, ar féidir iad a mhéadú nó a laghdú de réir riachtanais éagsúla custaiméirí, áisiúil agus tapa, agus inoiriúnaitheacht láidir;
7	Imfhálú Meaisín	Is é an phríomhfheidhm ná an meaisín a mhaisiú féin.Cuirtear clúdach seachtrach cosanta leis Déileáiltear leis an gclúdach meaisín le plaisteach spraeáil, rud a fhágann go bhfuil sé aeistéitiúil taitneamhach, íogair, agus resistant a phéinteáil chipping.An fhuinneog breathnadóireachta ag an tosach Tá an meaisín déanta as bileog aicrileach, a tugann sé cuma tarraingteach galánta dó, mar chomh maith le toughness ard agus friotaíocht a ag crith.

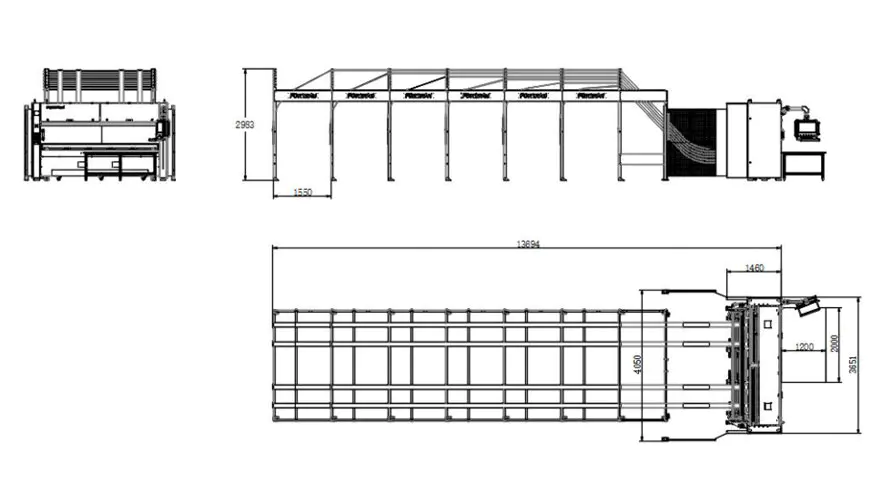

Líníochtaí Trí-Amharc

Léaráid Scéimreach de Mhód Próisis Táirgthe

Ceanglais Inchaite

1.Ceanglais maidir le Páipéar roctha ag an Stáisiún Beathaithe

A. Leithead páipéar rocach leanúnach:400–2550 mm;
B. Leithead iomlán an pháipéir roctha clampáilte taobh le taobh: Uasmhéid 2550 mm;
C. Airde cruachta, lena n-áirítear pailléad 120 mm: Uasmhéid 1300 mm;
D. Leithead cruachta, uasmhéid: 1300 mm; Fad an pháipéir roctha ag an bpointe scaoilte: Íosta 300mm;
E. Caoinfhulaingt fhadtéarmach do ghearradh fad seasta: Uasmhéid 0.5%;Caoinfhulaingt tras do ghearradh fad seasta: Uasmhéid ± 2.0 mm;
Tiús páipéar rocach F.:2-7 mm, ± 0.2 mm; Uaschaighdeán amhábhar suas le 2.30 RC (de réir caighdeán DIN 55468);
G. Comhlíonann cáilíocht an chairtchláir le caighdeán DIN 55468;
H. Aonair rocach, tiús uasta de thart ar 4 mm (cáilíocht: 1.10-1.40); rocach dúbailte, tiús uasta de thart ar 7 mm.

2. Cineálacha cartán

Sraithuimhir	Ainm	Íomhá	Treo beatha páipéir	Íosmhéid
1	Gnáthbhosca		fadaimseartha	Fad: 400mm ar a laghad Leithead: 36mm ar a laghad Airde: íosmhéid 225mm
2	Gnáthbhosca		fadaimseartha	Fad: 400mm ar a laghad Leithead: 36mm ar a laghad Airde: íosmhéid 225mm
3	Neamh agus Clúdach Talún		fadaimseartha	Fad: 400mm ar a laghad Leithead: 225mm ar a laghad Airde: 18mm ar a laghad
4	Bosca Séala Meán		fadaimseartha	Fad: 400mm ar a laghad Leithead: 450mm ar a laghad Airde: 18mm ar a laghad
5	Bosca Séala Meán		fadaimseartha	Fad: 400mm ar a laghad Airde: 450mm ar a laghad Airde: 18mm ar a laghad
6	Bosca uile-eite		fadaimseartha	Fad: 400mm ar a laghad Airde: íosmhéid 225mm Airde: 18mm ar a laghad
7	Bosca Séala Meán		fadaimseartha	Fad: 400mm ar a laghad Airde: 450mm ar a laghad Airde: 18mm ar a laghad
8	Cairtchlár cearnach		fadaimseartha	Fad: 400mm ar a laghad Airde: 18mm ar a laghad

Cumraíocht Liosta de na Príomh-Chomhpháirteanna

Níl.	Mír	Sonraíochtaí	Caidé	faoi ​​deara
1	Aonad lann fadaimseartha		7 TACAIR	Is féidir an chainníocht a shaincheapadh de réir na gceanglas
2	Aonad lann cothrománach		1 SET
3	Tionól sorcóir		3 PCS
5	Crios Sioncrónach Trasnach		1 PCS
6	Crios Sioncrónach		2 PCS
7	Mótar Servo Tarraingt		2 TACAIR
8	Laghdaitheoir Tarraingthe		2 TACAIR
9	Coigeartú Stóráil Servo Motor		1 SET
10	Laghdaitheoir Stórála Coigeartaithe		1 SET
11	Mótar Gluaisteán Blade		7 TACAIR	Is féidir an chainníocht a shaincheapadh de réir na gceanglas
12	Laghdaitheoir Bogadh Blade		7 TACAIR
13	Comhpháirteanna Aeroibrithe		1 SET
14	Bosca Rialaithe Leictreach	——	——
15	Comhpháirteanna Leictreacha	Braiteoirí fhótaileictreacha, Cáblaí, Frithchaiteoirí, Comhpháirteanna Leictreacha	——
16	Rialaitheoir	Tiománaithe, Firmware, modúil	——

Liosta Páirteanna Inchaite agus Earraí Inchaite

1. Liosta Páirteanna Caithte

Níl.	Mír	Sonraíochtaí	Moladh Q'ty	U8 uimhir
1	Beathú Seafta Bushing	PCM260-02-020-260	6
2	Ag brú Seafta	CZJ260-02-010-300	2
3	Crios Sioncrónach Chiúin Glas Gan uaim le Croí Cruach (Xiet)	75-AT10-6910	1
4	Comhla Solenoid	SY5120-5GZD-01	2
5	φ66xφ16x0.8 lann fiacail ciorclach	PCM260-03-010-010	2
6	Comhla Solenoid	4N330C08B	1
7	Sleamhnán	HGH15CA	2
8	Comhla Laghdaithe Brú Beachtais	SDR20008JN	2
9	Crios Sioncrónach Polúireatán Gan uaim le Sreang Cruach - Cineál Ciúin	AT10x50xL1290	1
10	Athsheoladh	RXT-F01K D24	1
11	fiús	5*20mm 0.1A	5
12	Athraigh Teorainn	XCK-N2145P20C	2
13	Athraigh Cóngaracht	IME12-06BPSZW2S	2
14	Crios Sioncrónach Polúireatán Gan uaim le Sreang Cruach - Cineál Ciúin	AT10x50xL920	1

Liosta earraí inchaite

1	Sorcóir Rubair Cumhachta Gearrtha Páipéir B	PCM260-01-020-300	1
2	φ66xφ16x0.8 lann fiacail ciorclach	PCM260-03-010-010	2
3	Beathú Seafta Bushing	PCM260-02-020-260	2
4	Ag brú Seafta	CZJ260-02-010-300	1
