Meaisín Fillte Uathoibríoch Bosca

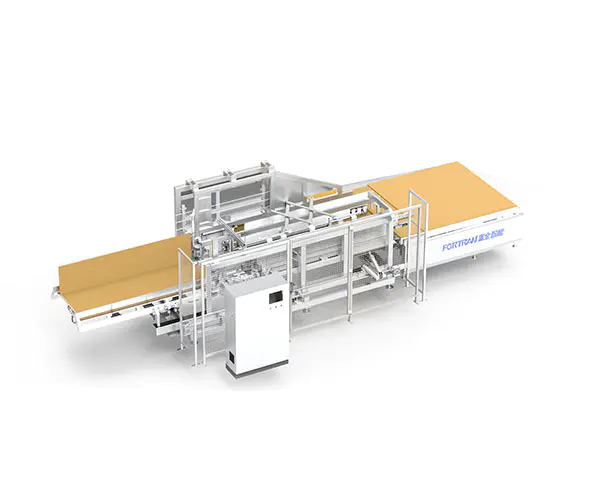

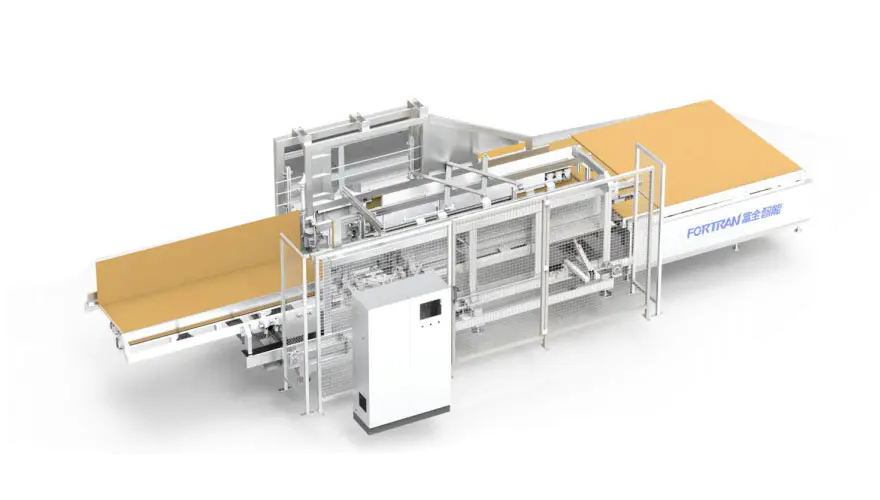

Íomhá Meaisín Iomlán

Paraiméadair Trealaimh

Toisí seachtracha L*W*H(mm)	Féinmheáchan trealaimh (kg)	Soláthar cumhachta (kW)	Ualach á iompar (kg)	Airde oibre （mm）
9760*3550*2500	Timpeall 3700	4.5kW (gan aonad gluing a áireamh)	50	830±40 (neamhchinnte. Ag brath ar an gcustaiméir

Raon feidhme próiseála

Raon próiseála cartán L （mm）	Raon próiseála cartán W （mm）	Raon próiseála cartán H （mm）	Éifeachtúlacht fillte (amanna / nóim)	Tiús páipéir rocach (mm)
400-2800	320-900	40-250	5-7	2.5-6

1 croí-bhranda gabhálais: mótair servo - nuálaíocht; crios sioncrónach -- Gardner; imthacaí suíocháin -- TR; mótair chomhshó minicíochta --- nuálaíocht:
2 Tá an píopa raca iomlán táthaithe agus próiseáilte ag gantry, atá an-chruinn, iontaofa agus durable.
3 Tá meicníocht líneach an mheaisín bosca fillte á threorú ag iarnród treorach líneach cruinneas, atá an-iontaofa agus durable.
4 Glacann an páipéar tarchurtha cupán súchán mótair servo ard-chruinneas, atá éasca le rialú agus is féidir le cruinneas an trealaimh a fheabhsú;

5 Is féidir an meaisín a úsáid ina n-aonar nó i gcomhcheangal leis an líne pacáistithe saincheaptha. Tá an bealach úsáide inathraithe agus solúbtha

1 Úsáidí

A. Úsáidtear an Meaisín Fillte Bosca Uathoibríoch seo i gcartáin isteach i mboscaí;
B. Úsáidtear an trealamh seo chun boscaí múnla M/A-0410 cartán a dhéanamh;
C. Ar dtús, tagarmharcáil an cartán, brúigh an méid ionchuir comhfhreagrach agus tosú, agus cuir isteach an trealamh chun bosca a dhéanamh go huathoibríoch;

2 Forbhreathnú ar an bprionsabal oibre

Tá an sraith iomlán trealaimh roinnte ina chúig chuid: meicníocht ardán beathaithe, meicníocht príomhfhráma, meicníocht fillte taobh seasta, meicníocht fillte taobh soghluaiste, agus tarchur meánach meicníocht:

A. Nuair a bhíonn sé ag obair, comhfhreagraíonn ionchur an scáileáin oibríochta do mhéid an bhosca fillte; tar éis an suíomh a bheith réidh, tar éis an craiceann páipéir a ailíniú leis an tagarmharc tosaigh agus an tagarmharc taobh sa treo dearfach, brúigh an gléas cnaipe tosaithe glas chun an cupán súchán a thosú go huathoibríoch chun an craiceann páipéir a ionsú isteach sa bhealach isteach sa rannóg meaisín bosca fillte;

B. Tiomáineann an cupán súchán an craiceann páipéir isteach sa chuid fillte, agus comhfhreagraíonn an imeall seasta agus an imeall fada atá ag gluaiseacht go dtí an imeall fillte isteach, agus ansin spraeáladh gliú go huathoibríoch ag an suíomh spraeála gliú sonraithe, agus críochnaítear an suíomh fillte deireadh tosaigh ceann ar cheann;

C. Tar éis don bhosca fillte deireadh tosaigh an suíomh ainmnithe a bhaint amach, tar éis brú anuas an tsorcóra a bheith níos doichte, titeann an cupán súchán láithreach agus athshocraíonn sé ar ais go dtí an bunús, agus tá an cupán súchán cúl ceangailte le deireadh chúl an pháipéir agus fanann sé; tar éis an taobh seasta agus an taobh gluaiseachta imeall fillte a bheith ag obair ag an am céanna, athshocraítear an grúpa smeach tar éis é a chríochnú; Tiomáineann an cupán súchán cúl-deireadh an craiceann páipéir ar aghaidh go dtí suíomh múnlaithe an bhosca fillte cúl-deireadh, agus go huathoibríoch spraeáladh gliú go dtí an suíomh ainmnithe;

D. Tar éis don bhosca fillte cúl-deireadh an suíomh ainmnithe a bhaint amach, tar éis brú anuas an tsorcóra a bheith níos doichte: tar éis an taobh seasta agus an taobh gluaiseachta imeall fillte a bheith ag obair ag an am céanna, déantar an grúpa smeach a chríochnú agus a athshocrú: cuireann an mótar urscaoilte an cartán múnlaithe chuig an slí amach láithreach;

3 Struchtúr Feidhmeach"

Sraithuimhir	Ainm	Gné idirdhealaitheach	Múnla

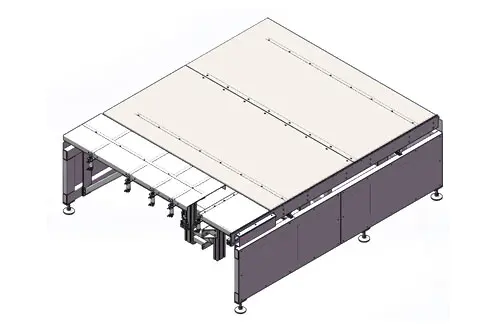

1	Struchtúr tábla beathaithe	Tá an tábla ábhair tosaigh suite ag suíomh an bhoird chomhréidh, agus rialaíonn an sorcóir an bioráin ardaithe agus suite; aimsíonn an mótar servo taobh go cruinn suíomh ullmhúcháin an bheathú craiceann páipéir;

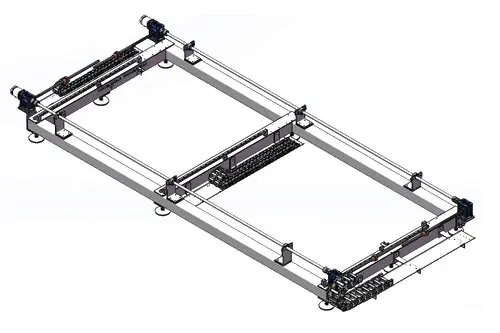

2	Struchtúr bonn raca	Tá bonn an raca príomhfhráma, meicníocht fillte soghluaiste tiomáint mótair servo rialaithe nasc servo agus an mheicníocht tiomána airmheán níos cruinne;

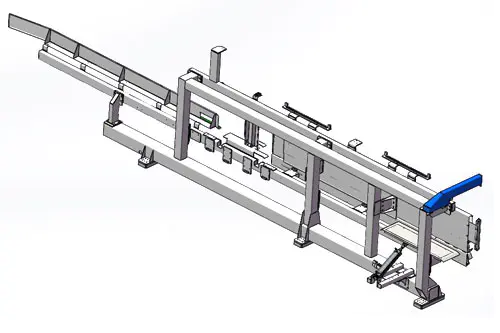

3	Sraith raca fillte taobh seasta	Fráma fillte taobh seasta, fillte sorcóir imeall gearr, beatha treorach cúnta leathán miotail ar an dá thaobh; meaisínithe gantry táthú raca; cruinneas ard cóimeála, cruinneas ard oibríochta, ag cinntiú shaol seirbhíse fada agus cobhsaíocht mhaith an trealaimh;

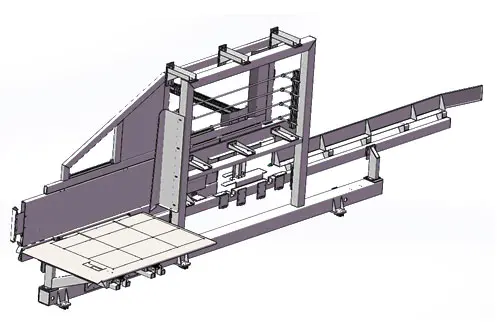

4	Sraith raca fillte taobh soghluaiste	Fráma fillte taobh ag gluaiseacht, fillte sorcóir taobh fada, beathú treoir chúnta leathán miotail ar an dá thaobh; meaisínithe gantry táthú raca; cruinneas ard cóimeála, cruinneas ardoibríochta, ag cinntiú shaol seirbhíse fada agus cobhsaíocht mhaith an trealaimh;

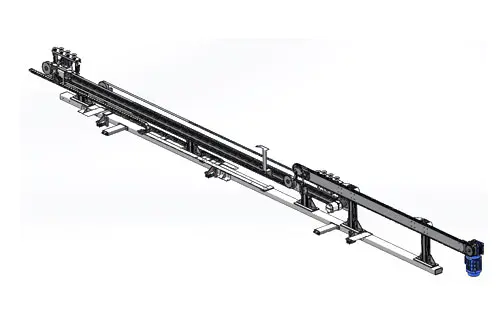

5	Cúig chuid den mheicníocht tiomána airmheán	Tiomáineann an tiomáint rialaithe servo, an grúpa cupán súchán lár an ghluaiseacht craiceann páipéir, tiomáineann an mótar scaoilte an slabhra chun an t-urscaoileadh craiceann páipéir a thiomáint;

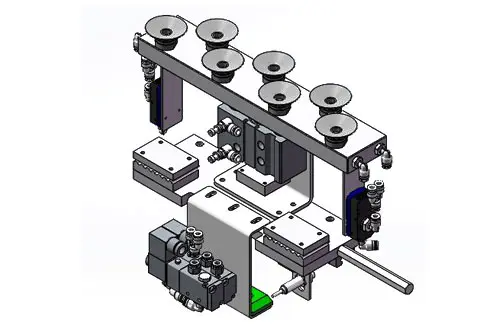

6	Grúpa cupán súchán meánleibhéil	Tiomáineann crios an mhótair servo an ghluaiseacht, ardaíonn agus íslíonn an sorcóir, agus ionsúnn an fholús cupán súchán an tarchur craiceann páipéir, oibriú cruinn agus suíomh;
7	Grúpa leathnaithe fillte	Comhoibríonn an leathnú sorcóir tosaigh agus cúil leis an iarnród treorach chun bogadh siar agus amach, agus tuigeann meicníocht lámh swing an tsorcóra grúpála fillte sonraíochtaí agus méideanna éagsúla;

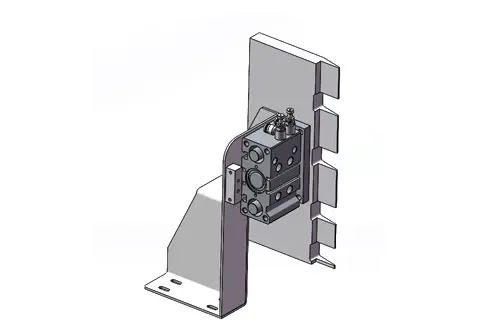

8	Grúpa pláta brúigh	Leathnaíonn an sorcóir roimh agus tar éis, agus gníomhaíonn sé ar lúbadh na cluaise chun an bosca a dhíriú isteach i dronuillinn;

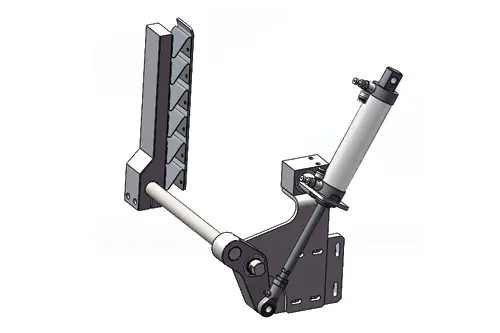

9	Grúpa casadh taobh	Tá sé freagrach go príomha as foircinn tosaigh agus chúl an cartáin a bhrú suas, agus tiomáineann an tarchur teileascópach sorcóra an lámh swing, ionas go mbeidh an greamachán leá te go daingean agus cobhsaí;

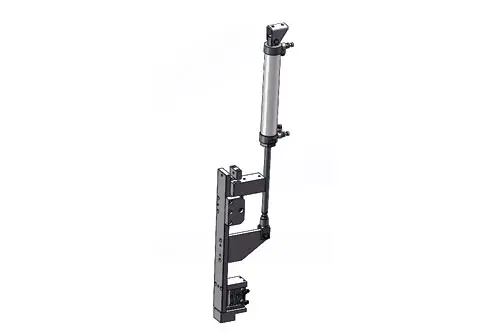

10	Grúpa suíochán cluaise lámh swing	Tiomáineann an leathnú tiomáint sorcóra an lámh swing. Tar éis an lámh swing a bheith suite ag dronuillinn, teannann an sorcóir brú níos ísle an craiceann páipéir, agus greamaigh greamachán leá te comhbhrú an ghrúpa taobh-casadh chun é a dhéanamh daingean agus cobhsaí;

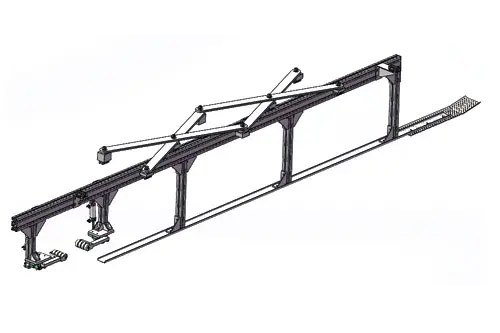

11	Grúpa brú imeall cúnta meánach	Comhoibríonn an lámh fhada swing leis an iarnród treorach chun lárionad lán-uathoibríoch a bhaint amach i lár an cartáin; cuidíonn an t-ábhar bloc tosaigh leis an ngrúpa cupán súchán níos ísle an craiceann páipéir a ionsú; roinntear an taobh cúil ina dhá ghrúpa de sorcóirí tosaigh agus cúil chun tosaigh agus cúl an lámh swing a rialú chun cabhrú le imeall an pháipéir; chun an craiceann páipéir a chosc ó bheith ró-leathan agus is cúis leis an bhfadhb a bhaineann le múnla míchruinn.

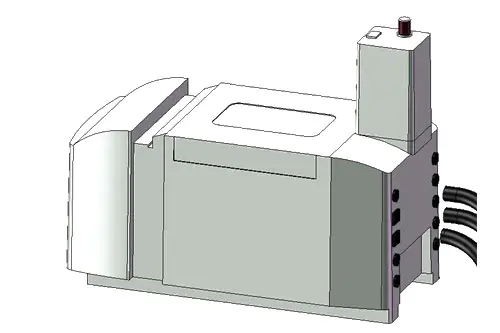

12	Córas meaisín gliú	Sa chóras meaisín gliú, úsáidimid sraith iomlán gabhálais allmhairithe íon de Le Baide, ar féidir leo spraeáil gliú leanúnach, feidhmeanna iomlána, socrú simplí agus oibriú áisiúil a bhaint amach;

Trí radharc (Neamhchinnte toisc go n-athraíonn méid de réir paraiméadair)

Léaráid scéimreach de mhodh an phróisis táirgthe (Neamhchinntithe mar gheall ar an méid athruithe de réir paraiméadair)
